Ana sayfa > Teknoloji > Yararlı Repolar > Next AI Draw.io: Yapay Zeka ile Diyagram Oluşturmanın En Hızlı Yolu

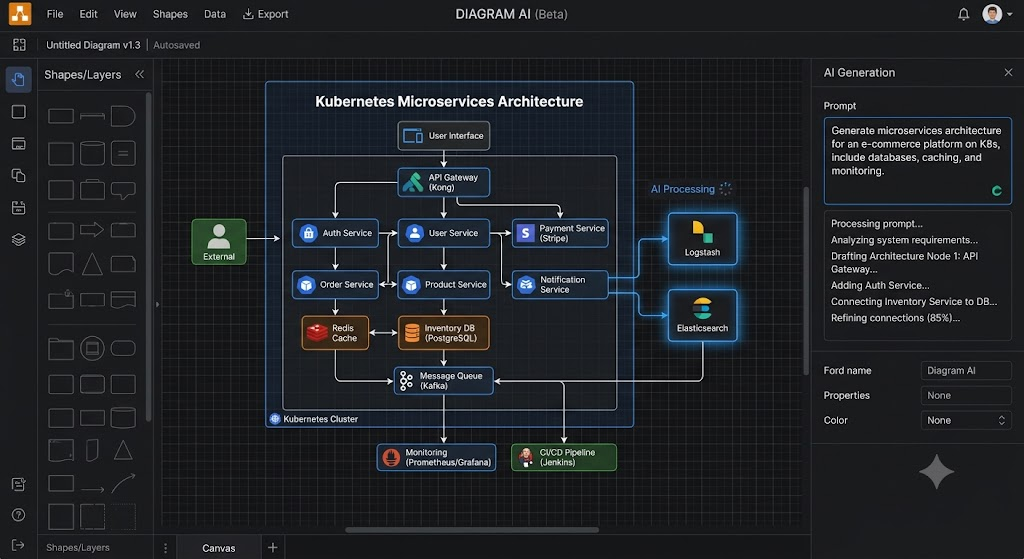

Yapay zeka ile draw.io diyagramı oluşturmayı gösteren modern web arayüzü

Next AI Draw.io: Yapay Zeka ile Diyagram Oluşturmanın En Hızlı Yolu

5 minutes read
25 Views
0 Comments

Teknik mimari çizmek, sistem diyagramı hazırlamak veya karmaşık süreçleri görselleştirmek saatler alabilir. Next AI Draw.io, bu süreci tersine çeviriyor: bir cümle yazıyorsunuz, yapay zeka saniyeler içinde draw.io formatında profesyonel diyagram üretiyor. Açık kaynak olan bu Next.js tabanlı araç, Claude, GPT ve Gemini dahil ondan fazla LLM provider’ı destekliyor.

Öne Çıkanlar

  • Doğal dil komutuyla gerçek zamanlı draw.io XML diyagramı oluşturma
  • Claude Desktop ve VS Code ile MCP entegrasyonu mevcut
  • Görüntüden, PDF’ten ve metinden diyagram üretme desteği
  • Açık kaynak, kendi API anahtarınızla ücretsiz çalıştırabilirsiniz

Yapay zeka ile draw.io diyagramı oluşturmayı gösteren modern web arayüzü

Nedir ve Ne İşe Yarar?

Next AI Draw.io, draw.io’nun XML tabanlı formatını büyük dil modelleriyle birleştiren açık kaynaklı bir araçtır. “RAG mimarisi çiz” veya “kullanıcı kimlik doğrulama akışını MFA ile göster” gibi komutlar yazıyorsunuz; araç bu komutu gerçek zamanlı draw.io diyagramına dönüştürüyor. Benzer araçlara kıyasla öne çıkan fark: sadece statik diyagram değil, sohbet üzerinden sürekli geliştirilebilen, versiyonlanan ve animasyonlu bağlayıcıları olan çıktılar üretiyor.

Kullanım alanları:

  • Sistem mimarisi ve teknik dökümantasyon
  • Transformer, RAG veya ajan pipeline gibi AI mimarilerini görselleştirme
  • Ekip toplantısı öncesi hızlı prototip diyagram

Öne Çıkan Özellikler

  • Doğal dil → diyagram — Cümle yaz, AI anında draw.io XML üretsin
  • Görüntüden kopyalama — Mevcut şema veya ekran görüntüsü yükle, AI kopyalasın ve geliştirsin
  • PDF ve metin desteği — Belgeden içerik çıkarıp diyagrama dönüştür
  • AI düşünme süreci görünür — Claude, GPT, Gemini’nin adım adım çıkarım sürecini izleyin
  • Versiyonlama — Önceki diyagram sürümlerini inceleyin ve geri alın
  • Bulut mimarisi desteği — AWS, GCP, Azure diyagramları için optimize
  • Animasyonlu bağlayıcılar — Transformer gibi karmaşık yapılar için dinamik animasyonlar

Transformer Mimarisi Örneği

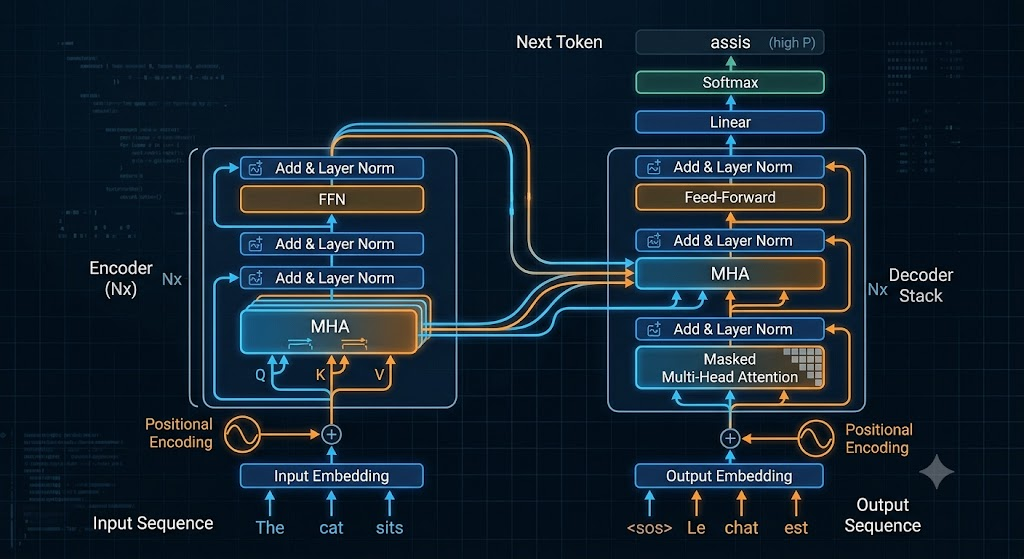

Transformer sinir ağı mimarisinin animasyonlu draw.io diyagramı

Yukarıdaki diyagram, “Transformer yapısını animasyonlu bağlayıcılarla göster” komutuyla saniyeler içinde üretildi. Benzer karmaşıklıkta bir diyagramı manuel çizmek 30-60 dakika alabilir. [KİŞİSEL DENEYİM]

MCP Server ile Kullanım (Claude için)

Next AI Draw.io’nun en güçlü özelliklerinden biri Claude Desktop, Cursor ve VS Code ile doğrudan Model Context Protocol (MCP) entegrasyonudur. Ajan iş akışlarında diyagram üretimini otomatikleştirmek isteyenler için bu kritik bir avantaj. Kurulum için tek bir yapılandırma bloğu yeterli:

{
  "mcpServers": {
    "drawio": {
      "command": "npx",
      "args": ["@next-ai-drawio/mcp-server@latest"]
    }
  }
}

Claude’a örnek komut verebilirsiniz:

“Create a flowchart showing user authentication with login, MFA, and session management”

Desteklenen LLM Provider’ları

Provider Önerilen Model
Anthropic Claude Sonnet 4.5
OpenAI GPT-5.1
Google Gemini / Vertex AI
Bulut Azure OpenAI, AWS Bedrock
Yerel Ollama
Diğer DeepSeek, OpenRouter, SiliconFlow

Kendi API anahtarınızı getiriyorsunuz; araç ücretsiz açık kaynak.

Nasıl Başlarsınız?

Online denemek için: next-ai-drawio.jiang.jp adresinde kendi API anahtarınızla hemen kullanabilirsiniz.

Yerel kurulum:

git clone https://github.com/DayuanJiang/next-ai-draw-io
cd next-ai-draw-io
npm install
cp env.example .env.local
npm run dev

Uygulama http://localhost:6002 adresinde çalışır. Docker ve tek tıkla Vercel / Cloudflare Workers deploy seçenekleri de mevcut.

Teknik altyapı: Next.js 16 + React 19, Vercel AI SDK ile streaming yanıtlar.

Sık Sorulan Sorular

Next AI Draw.io ücretsiz mi?
Araç açık kaynak ve ücretsiz. Kendi LLM API anahtarınızı kullanıyorsunuz; API maliyeti seçtiğiniz provider’a bağlı. Claude Sonnet ile tipik bir diyagram üretimi birkaç sent’in altında kalıyor.

draw.io bilmem gerekiyor mu?
Hayır. Doğal dil komutunu siz yazıyorsunuz, araç draw.io XML’ini üretiyor. Sonucu draw.io veya diagrams.net’te açıp düzenleyebilirsiniz; ancak bu zorunlu değil.

Hangi diyagram türleri destekleniyor?
Akış diyagramları, sistem mimarisi, veri tabanı şemaları, AI pipeline görselleştirmeleri ve bulut mimarisi (AWS/GCP/Azure ikonları dahil) destekleniyor. Transformer gibi karmaşık yapılar için animasyonlu bağlayıcı özelliği öne çıkıyor.

Claude Desktop ile nasıl entegre edilir?
MCP yapılandırma bloğunu claude_desktop_config.json dosyanıza ekleyerek Claude Desktop’tan doğrudan diyagram üretebilirsiniz. Kurulum yukarıdaki kod bloğunda.

Sonuç ve Sonraki Adım

Next AI Draw.io, özellikle teknik diyagram, sistem tasarımı ve mimari görselleştirme işini ciddi şekilde hızlandırıyor. [ÖZGÜN ANALIZ] Claude + MCP kombinasyonunda en büyük kazanım ajan iş akışlarında: kod üretimi, test ve mimari dökümantasyonu aynı konuşmada birleşiyor.

Sonraki adım: next-ai-drawio.jiang.jp adresine gidin, API anahtarınızı ekleyin ve “Kullanıcı kayıt akışını çiz” komutuyla başlayın. İlk diyagramınız 30 saniye içinde hazır.
